リニアアクチュエータ

リニアアクチュエータとは、ロッドを押す・引っ張るといった直線動作を可能にする駆動機器です。駆動方式には、一般的に空気圧・油圧・電動などあります。

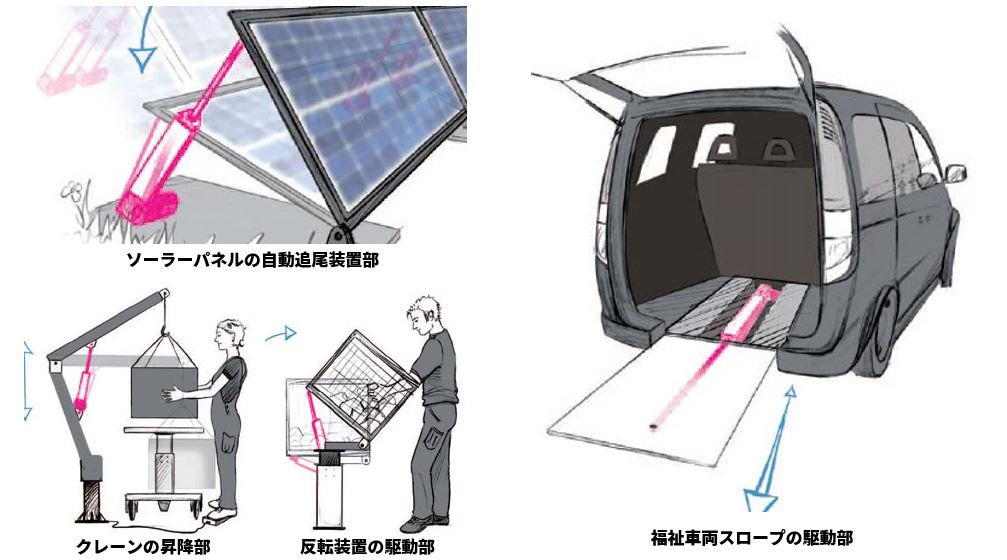

空気圧タイプはスピードが早く軽荷重の作業に最適です。油圧タイプは空気圧タイプと比較するとスピードは遅いですが、大きな荷重で動かすことができます。電動タイプはスピード・荷重が制御しやすく、また高い位置決め精度で動かすことが可能です。リニアアクチュエータはその高い利便性により多くの装置・設備・機器(医療・介護・食品)などに使用され、産業分野から身近な製品にまで幅広く採用されています。
またリニアアクチュエータは、駆動方式によって空気圧シリンダー・油圧シリンダー・電動シリンダーとも呼ばれます。

導入によるメリット

• 自動化対応
  プログラム制御により自動運転を可能にし効率を改善します
• 作業者の負担軽減
  重いワークなど作業者の負担を軽減します
• 安全性の向上
  高所などの危険な場所での作業を人の代わりに行います

ロームヘルド社(Roemheld)では、電動式と油圧手動式の2つのタイプのリニアアクチュエータをご用意しております。
コンパクトな設計、豊富な種類で、様々な機器・装置(医療・介護・食品)に対応可能です。

特長
・最大推力は、電動式6,000N、油圧手動式12,500N
・豊富なストロークの種類(電動式100~600mm、油圧手動式80~250mm)
・高圧洗浄機での清掃が可能なため衛生面の安全を確保(電動式IP69Kタイプのみ)
・メンテナンスフリー

リニアアクチュエータ
電動式RA600/60K、油圧手動式RH1250

豊富な種類で様々なニーズに対応いたします

電動式RA600	電動式60K
最大推力：1,000/2,000/4,000/6,000N 最大引込力：推力の80% ストローク：100/150/200/300/400/500/600mm 保護クラス：IP66/IP69K 駆動電圧：24VDC(オプションで12VDCも対応可)	最大推力：300/600N 最大引込力：推力と同じ ストローク：100/150/200mm 保護クラス：IP69K 駆動電圧：12VDC(オプションで24VDCも対応可)

保護クラスIP69Kは、ドイツ規格で定められた高温・高圧水に対する保護規定です。
高圧洗浄機での清掃も可能なため衛生面の安全も確保できます。

油圧手動式RH1250

最大推力：4,500/6,500/9,500/12,500N ストローク：80/140/200/250mm

手動式のため電源が無い場所でも使用できます。
消毒液、洗剤、腐食に対する耐性を備えています。
また油圧により最大12,5000Nの推力を発生させることが可能です。

■　電動式RA600	■　電動式RA60K
□　組立作業台	□　農業機械の肥料散布機
電動リニアアクチュエータ(エンコーダー付き仕様)は、同時に複数台を運転をさせることが可能です。同期運転によってテーブルの高さを任意に調節することができます。 作業者の身長や作業内容に応じてテーブルの高さを簡単に変えることができます。	散布機の量の調整に使用されています。屋外で使用されるためリニアアクチュエータには、高い防水性と耐腐食性が求められます。RA60Kは保護クラスIP69Kに適合し高圧洗浄機での清掃が可能です。腐食、軽油、消毒液にも強い設計になっています。駆動電圧は一般的な車載用バッテリーと同じ12Vです。
■　油圧手動式RH1250
□　医療用診察台	□　作業台車
診察台の高さ調整に使用されています。 油圧手動式のため電気の供給が無い場所で使用できます。 消毒液、洗剤、腐食に対して耐性を備えていますので医療現場にも最適です。	作業台車の高さ調整に使用されています。 油圧手動式のため電気の供給が無い場所で使用できます。 最大推力12,500Nにより重たいワークを安全に昇降させることできます。

■カスタム対応
ご希望のストローク、推力、駆動電圧など特注でご対応可能です。
お気軽にお問い合わせください。
